賽默飛培養箱 3111 溫度校準操作與技術原理詳解

一、前言

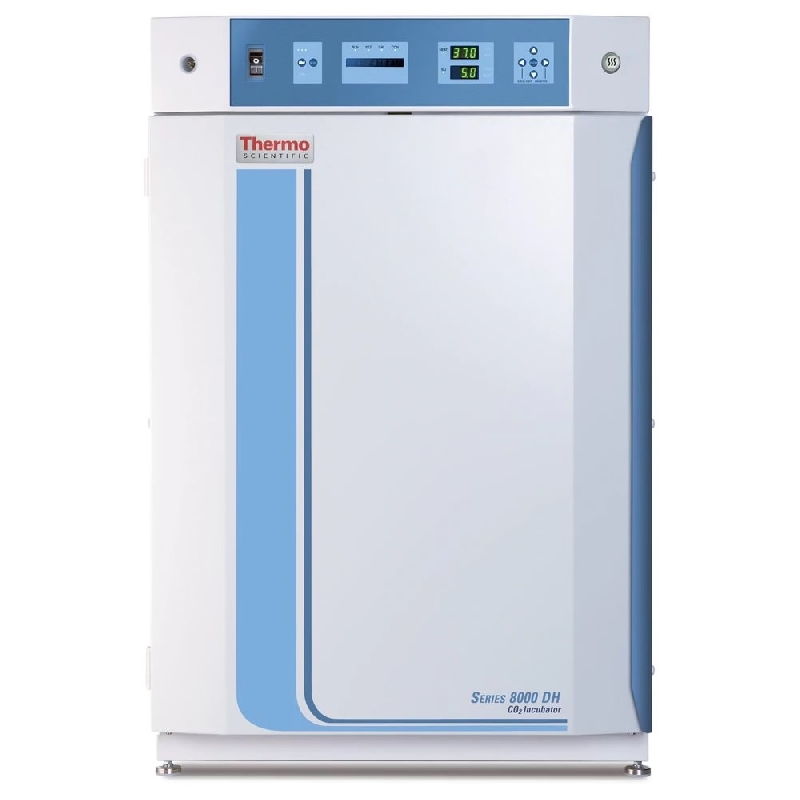

賽默飛（Thermo Fisher Scientific）3111 型水套式二氧化碳培養箱是一款高精度恒溫設備，廣泛用于細胞培養、組織工程、藥物篩選和分子生物學實驗。其核心性能指標之一是溫度控制精度與穩定性。由于設備長期運行或環境波動，溫度傳感器及控制系統可能出現微小漂移，從而導致顯示值與實際溫度之間產生偏差。

溫度校準（Temperature Calibration）是確保培養箱工作準確性的關鍵環節。通過使用經認證的標準溫度計或鉑電阻探頭測量箱內實際溫度，并與顯示值對比修正，可保證設備處于正確的控制狀態。
本指南旨在系統介紹 3111 型培養箱溫度校準的理論原理、操作流程、誤差分析與維護管理，幫助實驗室建立科學的校準體系，確保實驗條件的可重復性與數據的可靠性。

二、溫度控制系統原理

2.1 水套恒溫結構

3111 型采用三層壁水套加熱系統。外壁與內腔之間形成封閉水層，內置加熱器通過水體加熱實現均勻的熱分布。水具有較大的熱容量，可起到緩沖作用，減少外界溫度波動的影響，從而實現穩定的恒溫環境。
這種結構的優勢在于：

1. 溫度波動極小：水層可吸收短時溫度沖擊；

2. 斷電后溫度緩降：可延遲樣品受冷；

3. 加熱均勻：避免局部熱點或冷區。

2.2 溫度測控原理

培養箱內部設有兩支溫度探頭：

• 主傳感器（Control Sensor）：實時監測空氣溫度，向控制系統反饋信號；

• 安全傳感器（Safety Sensor）：獨立于主系統，用于超溫保護。

控制系統采用 PID 算法調節加熱功率，使箱內溫度迅速達到設定值并保持穩定。當主傳感器老化或環境干擾時，顯示溫度可能與真實值不符，因此需要定期校準。

2.3 校準目的

• 消除顯示值與實際溫度的偏差；

• 保證溫度分布的均勻性；

• 確認傳感器與控制電路的靈敏度；

• 提供質量追溯依據，符合 GLP、GMP 等體系要求。

三、校準前的準備條件

3.1 環境條件

• 室溫應保持在 20–25 ℃，相對濕度 40–60%；

• 避免氣流、陽光直射或空調出風干擾；

• 電源電壓穩定，波動不超過 ±5%；

• 校準期間不得頻繁開門，以防溫度波動。

3.2 設備運行狀態

• 培養箱通電并預熱 12 小時以上；

• 溫度設定為常用值（通常為 37.0 ℃）；

• 水套水位充足，水溫穩定；

• CO? 功能關閉（防止氣流影響熱分布）；

• 腔體內不放樣品，僅放溫度探頭。

3.3 校準儀器準備

1. 標準溫度計或探頭

• 建議使用經國家計量認證的鉑電阻溫度計（Pt100）或高精度數字溫度計；

• 精度要求不低于 ±0.05 ℃；

• 定期送檢并具備溯源證書。

2. 數據記錄裝置

• 可選配數據采集系統，用于連續監測；

• 也可人工記錄穩定階段的溫度。

3. 探頭固定裝置

• 不銹鋼支架或懸掛夾具，確保探頭懸空，不接觸壁面或擱板。

4. 輔助工具

• 絕緣手套、酒精棉、螺絲刀等。

四、校準點與布點原則

4.1 校準點選擇

溫度校準通常在 37.0 ℃ 設定點進行，因?yàn)檫@是細胞培養最常用的溫度，代表系統性能的典型狀態。
如需全面驗證，也可在 33 ℃、40 ℃ 等點執行多點校準，以評估系統線性。

4.2 布點方案

為驗證箱體溫度均勻性，通常設置 5 個測點：

• 上層左側；

• 上層右側；

• 中心位置；

• 下層左側；

• 下層右側。

其中中心點用于校準主傳感器，其他位置用于評估溫度分布均勻性。

五、溫度校準操作步驟

步驟一：穩定運行

1. 啟動培養箱并設定目標溫度（如 37 ℃）；

2. 關閉外門，運行至少 2 小時；

3. 通過觀察溫度波動值確認系統穩定（波動范圍 ≤ ±0.1 ℃）。

步驟二：安裝標準溫度探頭

1. 打開外門，將標準探頭放置于腔體中央；

2. 保持探頭懸空，距離壁面與擱板至少 5 cm；

3. 若評估均勻性，則在五個測點布置探頭；

4. 關閉門體，等待 30–60 分鐘使系統再次穩定。

步驟三：記錄溫度數據

1. 記錄培養箱顯示溫度（T?）；

2. 同時記錄標準探頭溫度（T?）；

3. 在穩定狀態下連續測量 3–5 次，每次間隔 10 分鐘；

4. 計算平均值：

   ΔT=T1?T2\Delta T = T? - T?ΔT=T1?T2

   若 ΔT ≠ 0，說明系統存在偏差。

步驟四：輸入修正值

1. 進入控制面板的 Calibration / Adjust 菜單；

2. 輸入修正值為 ΔT 的相反數（即若顯示高于實際，則輸入負值）；

3. 保存設定，退出菜單；

4. 系統重新啟動溫控程序，并自動應用補償系數。

例如：
顯示溫度 37.4 ℃，標準溫度 37.0 ℃，ΔT = +0.4 ℃，應輸入 -0.4 ℃ 修正值。

步驟五：復測確認

1. 再次運行 1 小時，使溫度重新穩定；

2. 重復測量 T? 與 T?；

3. 若差值在 ±0.1 ℃ 內，即校準成功；

4. 若仍超出范圍，應檢查傳感器狀態或重復操作。

六、誤差來源與校正策略

溫度校準過程中可能出現多種誤差，應逐項識別與排除。

七、數據記錄與結果分析

7.1 數據表格記錄示例

7.2 判定標準

若所有指標符合要求，則溫度校準有效；否則應重新執行。

7.3 報告與存檔

校準完成后應形成正式報告，內容包括：

• 設備型號、編號與序列號；

• 校準日期與人員簽名；

• 儀器編號與精度說明；

• 校準數據表與修正值；

• 校準后結果與結論。

報告存檔周期不低于兩年，以便質量追溯。

八、溫度均勻性與穩定性驗證

校準完成后，應進行溫度性能驗證，確保整體溫場一致。

8.1 均勻性驗證

• 同時測量 5 個布點溫度；

• 計算最大與最小值差；

• 若差 ≤ ±0.3 ℃，則判定均勻性良好；

• 若超標，檢查氣流循環或水套水量。

8.2 穩定性驗證

• 在 37 ℃ 條件下連續記錄 24 小時；

• 計算波動范圍：

  $$\text{波動幅度}=\text{最高溫}?\text{最低溫}$$

• 若 ≤ ±0.2 ℃，說明系統穩定；

• 若波動過大，應檢查 PID 參數或傳感器漂移。

九、定期校準周期與維護策略

9.1 校準周期建議

9.2 日常維護要點

• 保持水套水位充足，防止干燒；

• 避免頻繁開門，減少溫度沖擊；

• 每月檢查傳感器插頭與接線；

• 若發現溫度顯示異常，應暫停實驗并立即復測；

• 使用穩壓電源，確保供電質量。

十、安全與操作注意事項

1. 校準前必須切斷 CO? 供氣，防止誤噴氣；

2. 操作探頭時避免接觸加熱元件，防止?fàn)C傷；

3. 加水或排水時需斷電操作；

4. 不得在帶電狀態下打開控制面板；

5. 標準探頭校準完成后應立即拔出并妥善保存；

6. 校準期間禁止放置細胞樣品；

7. 校準記錄需由兩人復核，確保數據真實有效。

十一、典型問題與解決方案

十二、校準的質量控制與體系管理

12.1 建立校準文件體系

實驗室應建立標準操作程序（SOP），明確以下內容：

• 校準周期與責任人；

• 使用儀器的型號與編號；

• 數據記錄與報告格式；

• 偏差處理流程與判定標準；

• 設備檔案與維護記錄。

12.2 外部驗證與比對

為保證內部校準結果可靠，可每 1–2 年邀請第三方計量機構進行交叉驗證。
外部比對可檢測內部標準儀器是否穩定，也有助于滿足質量體系審查要求。

十三、溫度校準在實驗可靠性中的作用

在細胞實驗中，溫度誤差即使微小，也可能顯著影響細胞代謝活性。
例如：

• 當培養溫度高出 0.5 ℃，細胞增殖速率可能上升 5–10%，但代謝失衡；

• 當溫度低于標準值 0.5 ℃，細胞周期延長、蛋白表達受抑。

因此，校準不僅是設備維護行為，更是保證實驗重復性、統計有效性的重要手段。
校準精度越高，實驗結果的可比性與可信度越強。

十四、實例說明（示意）

假設實驗室在 37 ℃ 條件下進行校準，測得如下數據：

平均偏差為 +0.3 ℃，則修正值應輸入 -0.3 ℃。
復測后差值減至 ±0.05 ℃，表明校準成功。

十五、校準后的驗證與確認

完成校準后，建議執行以下驗證項目：

1. 穩態驗證：
   在設定溫度下連續監測 4 小時，波動 ≤ ±0.1 ℃。

2. 均勻性驗證：
   五點溫差 ≤ ±0.3 ℃。

3. 恢復性能驗證：
   打開箱門 1 分鐘后，溫度恢復至設定值時間 ≤ 15 分鐘。

4. 超溫保護驗證：
   手動提高設定值 2 ℃，觀察系統報警是否觸發。

驗證合格后，方可投入正常使用。

十六、未來趨勢與改進方向

隨著實驗室自動化的發展，溫度校準正趨向智能化與可追溯化：

• 智能探頭系統：自動識別、數據上傳、誤差補償；

• 云端記錄：自動生成電子報告；

• 遠程監控：實時曲線顯示與預警；

• 自校準算法：設備內置基準熱敏元件實現周期性自檢。

3111 型雖為傳統結構，但通過加裝數字采集模塊或外接智能溫度計，也能實現數據自動記錄與校準優化。

十七、結語

賽默飛培養箱 3111 的溫度校準是保證實驗精度、樣品安全和設備可靠性的關鍵環節。
通過科學的操作流程、規范的記錄體系和周期性的驗證維護，可有效延長設備壽命，確保長期運行穩定。

校準工作不只是一次調整，更是實驗室質量管理的重要組成部分。
只有建立完善的溫度校準制度，才能讓培養環境真正可控、可追溯、可驗證，為科研與生產提供堅實的技術基礎。
